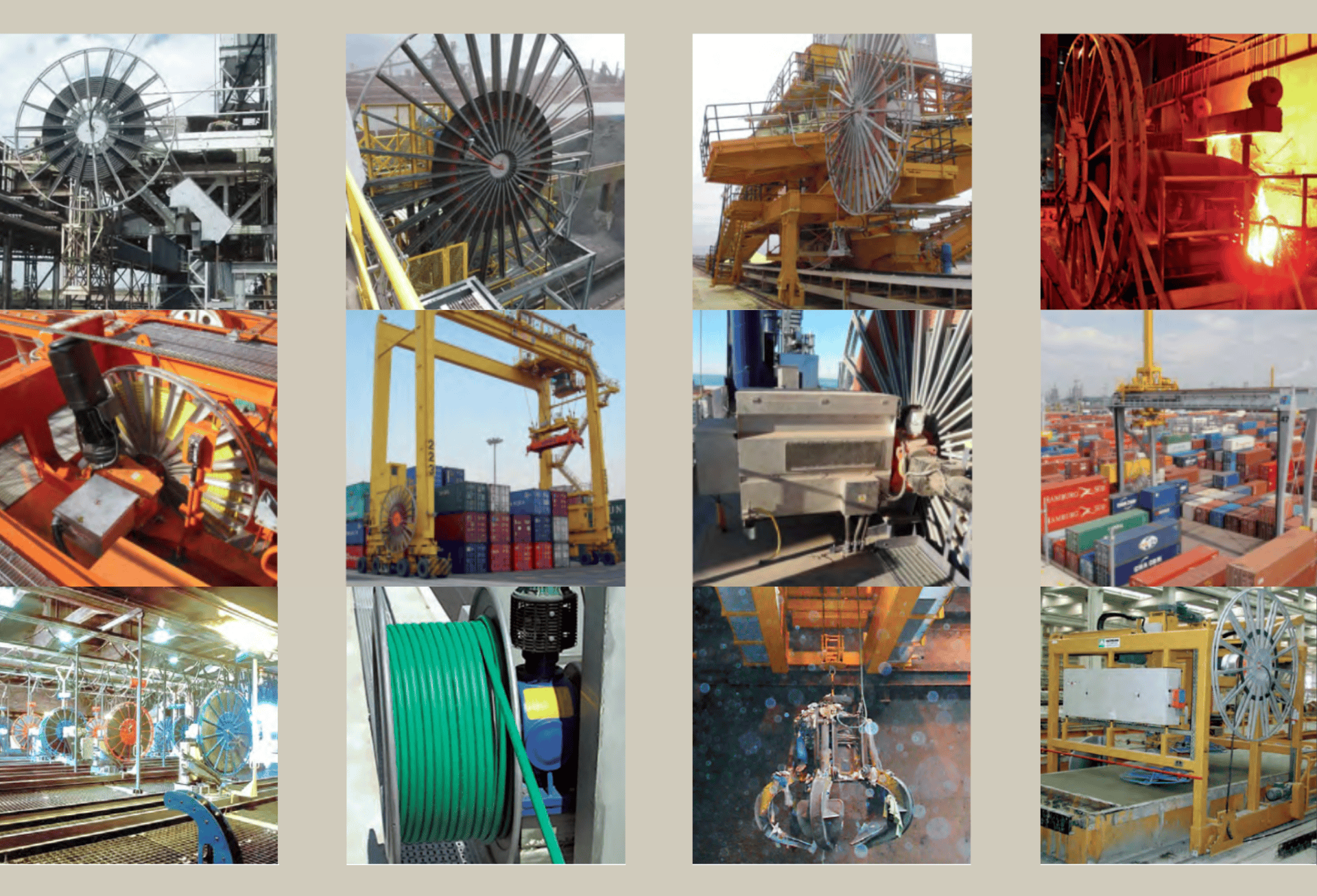

| Các thiết bị di động, đặc biệt là các loại cần cẩu như cần cẩu giàn, cần trục trong nhà, các thiết bị tải, thiết bị khai thác mỏ lộ thiên,... thực hiện truyền năng lượng và dữ liệu thông qua nguồn điện linh hoạt và cáp điều khiển. |
|
| Việc bảo trì đường truyền đòi hỏi phải có hệ thống sẵn có liên tục để lưu trữ và giải phóng cáp, theo chuyển động của thiết bị, tốt nhất là theo cách đồng bộ. Đồng thời, mô hình chuyển động cơ bản (khoảng cách, hướng, gia tốc, tốc độ, khối lượng) chỉ được xác định bởi ứng dụng của thiết bị. |
|
|

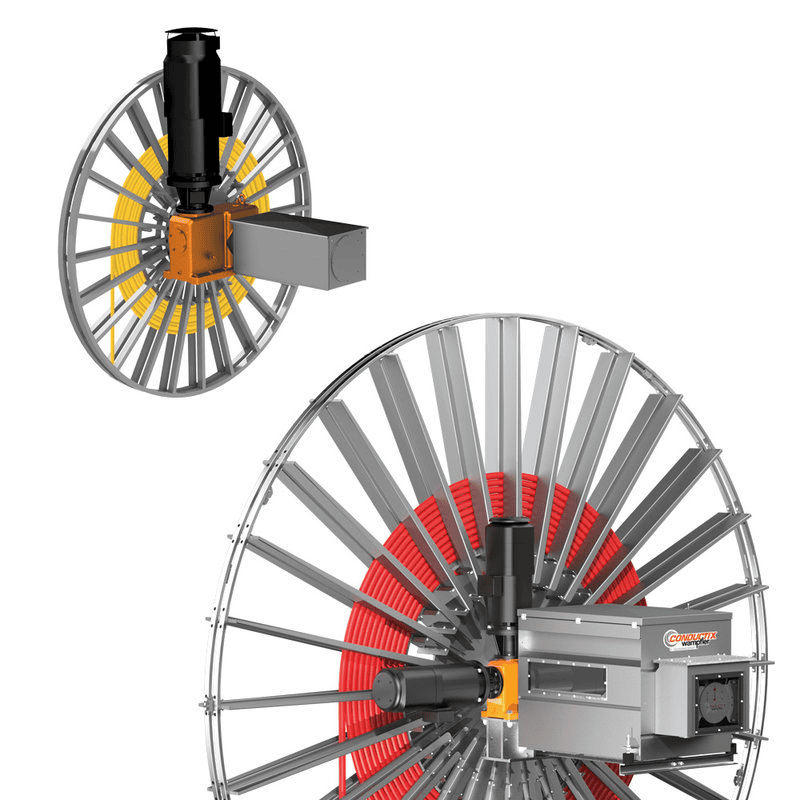

| Một hệ thống đáp ứng các yêu cầu này được gọi là tang quấn cáp (cuộn cáp điều khiển bằng động cơ). |
 |
|
| |
| |

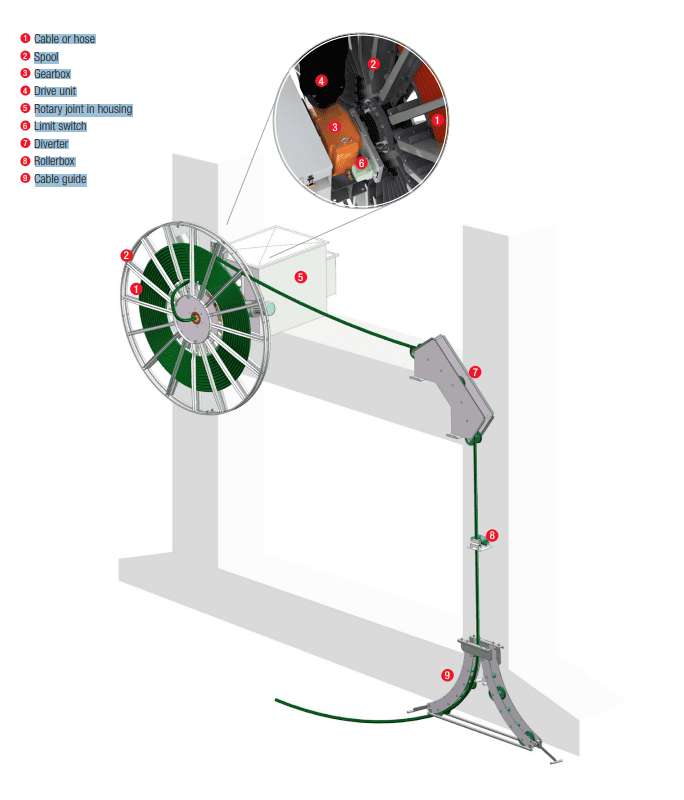

| Cấu tạo của tang quấn cáp bao gồm: |  |
| 1 – Cáp hoặc ống mềm |
| 2 – Tang tời |
| 3 – Hộp số |
| 4 – Bộ dẫn động |
| 5 – Khớp quay trong vỏ |
| 6 – Công tắc giới hạn |
| 7 – Bộ chuyển hướng |
| 8 – Hộp lăn |
| 9 – Thanh dẫn cáp |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| Yêu cầu kỹ thuật của tang quấn cáp |
| – Tùy thuộc vào quy cách cáp điện và chiều dài của cáp mà nhà sản xuất sẽ thiết kế cần bao nhiêu động cơ để cung cấp đủ mo-ment quấn cáp khi hoạt động. |
|
| – Khi vận hành tang tốc độ cuốn cáp luôn lớn hơn hoặc bằng với tốc độ di chuyển của xe goòng và xe con cổng trục luôn phải đảm bảo cho cáp điện không bị trùng hoặc quá căng mà làm ảnh hưởng đến độ bền của cáp điện. |
|
| |
| Đặc điểm của tang quấn cáp |
| – Tang quấn cáp điện thường có đường kính từ 300mm đến 1500mm, chiều dài tang thường từ 1000 đến 5000 mm, có thể theo kiểu chế tạo bằng đúc hoặc hàn. |
|
| – Gối đỡ tang quấn cáp có đường kính lớn và chịu tải trọng tốt, chịu được rung động mạnh và gắn sẵn bộ cảm biến tải trọng nâng (loadcell) để đo tải trọng nâng hạ của cầu trục hoặc các thiết bị nâng hạ. |
|
| – Bề mặt tang quấn cáp có thể để trơn nguyên hoặc cắt rãnh. Tang trơn có thể quấn nhiều lớp cáp còn tang cắt rãnh chỉ cuốn được một lớp cáp. |
|
| – Tang được gắn lên trên bệ bằng gối đỡ, trục tang được nối với trục ra của hộp giảm tốc bằng khớp nối hoặc khớp răng đặc biệt. |
| – Tang quấn cáp có chức năng chuyền chuyển động quay của động cơ sang tang cuốn cáp và làm cho tang quay dây cáp chuyển động lên xuống kéo theo việc nâng hạ. |
|
| – Trục tang quấn cáp có đường kính trục lớn nên có độ cứng cao và đường kính giảm từ trong ra ngoài nên mặc dù cứng nhưng dễ dàng gia công và chế tạo. Trục tang không cần thiết phải nhiệt luyện vì không yêu cầu độ cứng bề mặt cao. |
|
