Cáp điện hạ thế
Cáp điện hạ thế là gì?
– Cáp hạ thế là loại cáp được dùng để truyền tải, phân phối điện và có cấp điện áp 1 mức: 0,4kV (400V) tần số 50Hz sử dụng cấp điện áp từ 220V - 380V. Tại Việt Nam, nguồn điện lưới nhỏ hơn 1 kV là hạ thế.
– Điện hạ thế ở Việt Nam là các đường điện thuộc cấp điện áp từ 220V - 380V.
Cấu tạo
– Cáp điện hạ thế này sử dụng dây cáp bọc vặn xoắn ACB bao gồm 4 sợi dây cáp bện vào nhau. Một số khác thì sử dụng 4 dây cáp rời được gắn lên cột điện bằng kẹp treo hoặc sứ treo. cột điện thường sử dụng cột bê tông ly tâm hoặc cột bê tông vuông, trụ tháp sắt với độ cao từ 5m - 8m.
– Phần lõi làm bằng chất liệu đồng nguyên chất có khả năng dẫn điện tốt. Quy cách lõi có thể là ruột dẫn cấp 1 (ruột dẫn cứng 1 sợi đặc), hoặc ruột dẫn cấp 5 (ruột dẫn mềm),… tùy theo nhu cầu sử dụng để truyền tải điện phù hợp.
– Bên ngoài là lớp bọc cách điện PVC hoặc XLPE và vỏ bọc bảo vệ PVC theo tiêu chuẩn Việt Nam (TCVN 5935-1:2013/IEC 60502-1:2009).
– Ở mức điện hạ thế này sẽ không xảy ra hiện tượng phóng điện nhưng sẽ gây ra giật điện nếu chạm trực tiếp vào phần kim loại đang dẫn điện trong dây. Đây cũng là đường dây sinh hoạt được dẫn đến từng nhà, có thể tồn tại ở bất kỳ vị trí nào trong nhà. Đường dây này luôn được bọc kín bằng một lớp vỏ bọc cách điện.

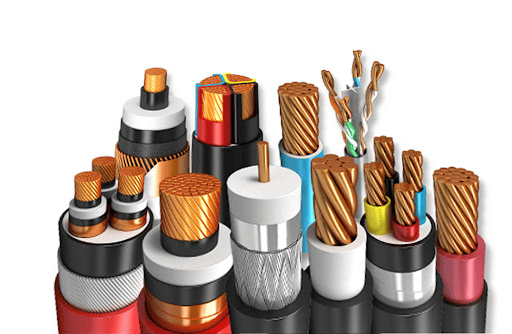

Cáp điện hạ thế
Các loại cáp hạ thế được dùng nhiều nhất hiện nay
Hiện nay trên thị trường có nhiều loại cáp hạ thế khác nhau, trong đó có 2 loại được sử dụng khá phổ biến trên thị trường là:
– Cáp hạ thế CXV/SWA 0.6/1kV
Đặc điểm của cáp:
+ Điện áp định mức (Uo/U): 0.6/1kV
+ Nhiệt độ ruột dẫn lớn nhất trong vận hành bình thường: 90°C
+ Nhiệt độ ruột dẫn lớn nhất khi ngắn mạch trong thời gian tối đa 5s: 250°C
+ Bán kính uốn cong nhỏ nhất: 12 x D (D: đường kính ngoài của cáp)
– Cáp điện lực hạ thế 02
Cáp điện lực hạ thế 1 – 4 lõi, ruột đồng ép chặt, cách điện XLPE, có lớp giáp kim loại bảo vệ, vỏ bọc PVC – Cu/XLPE/PVC (Data) – 0,6/1kV. Tiêu chuẩn áp dụng: TCVN (IEC 60502-1), TCVN 6612 (IEC 60228).
